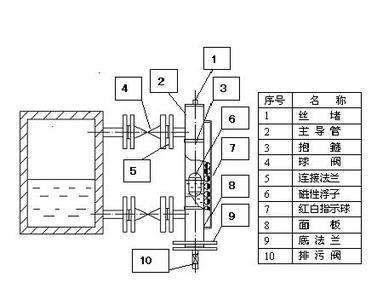

磁翻板液位计有一容纳浮球的腔体我们称其为主体管或外壳，它通过法兰或其他接口与容器组成一个连通器;这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降;这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°;由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色(液面以下红色、以上白色)，两色交界处即是液面的高度。
1、磁翻板液位计安装要求：
⑴液位计必须垂直安装，偏差≤3mm。
⑵液位计测量范围超过4.5米时，在上下法兰中间应增设中间支撑。
⑶筒体保持100mm距离内不能有吸磁性材料。
⑷浮子装入筒体时，切勿将浮标上下颠倒（磁性端在上）。
⑸仔细检查各连接处螺栓是否上紧之后仪表即可投入使用。
⑹保温型液位计除按以上要求安装外，还必须连接冷却或加热系统。
⑺地下型液位计先把导管安装在地下容器内，再把连接好的浮标、浮球、连杆装入导管，然后安装上半部。

2、磁翻板液位计使用：
⑴液位计投入运行时，应先打开上阀门，然后慢慢地打开下阀门，避免容器内的受压介质急速流入管体，使浮子急速上升，造成翻柱跟踪指示失灵或浮子受冲击而损坏。
⑵液位计在出厂前各部件按标准均已分别经过内压和外压试验，安装后不必再试压，当容器和液位计连通后做内压试验时应将浮子取出，投入运行时再放入。
⑶在使用过程中，由于液位突变或其它原因造成个别翻柱不能翻转可以用校正磁钢（附件）或浮子校正。
3、磁翻板液位计维修与保养：
⑴产品使用一段时间后，如介质有沉淀物时，应经常排污，清洗时关掉上下阀门并放空介质，排出液体，拆下下法兰取出浮子，然后进行清洗。
⑵产品在使用过程中如发现浮子及面板框损坏，可直接与我厂联系，并请提供产品出厂编号，我厂备有产品档案，以便及时提供部件更换。
