孔板流量计的变形的原因及解决办法

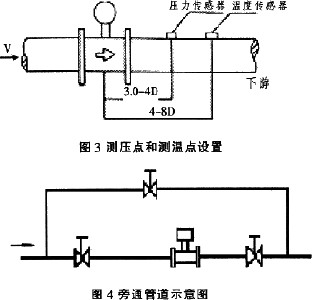

孔板流量计：将标准孔板与多参量差压变送器（或差压变送 一体化孔板流量计、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量。

普通孔板一般是孔板片＋取压法兰，内藏式孔板是指孔板片＋取压法兰＋直管段，一般用于小口径的管线。一体化孔板是变送器和孔板一体化出厂。

内藏孔板一般都是小口径管道上安装,由于管道口径小,孔板安装不方便,所以可以采用内藏式,他是焊接在管道内壁上的.一体化孔板是把孔板和变送器连成一体,这样取压管会比较短,安装紧凑节省空间.
内藏孔板是装在变送器内部的一个小孔板，一体化是将变送器和孔板用内部管路进行引压连接，内藏的精度低，而一体化精度高。内藏孔板与变送器一体，不需要一次阀和导压管。

孔板流量计发生变形的孔板往往口径较大，流体温度高，由于加工制造孔板流量计时孔板和环室温度低，接近室温，而在实际使用时温度高，孔板和环室都相应膨胀，其中孔板外径膨胀的增量要比环室相应部位内径膨胀的增量大，所以，加工制造时必须通过计算留有足够的膨胀间隙。
孔板变形是由于受热膨胀后，孔板外径与环室之间的间隙消失，孔板继续膨胀时由于无法向外径方向扩大，于是在孔板两边差压的作用下，产生出口侧凸出的变形。找到了孔板变形的根本原因之后，预防孔板变形就有了简单而有效的方法，设计计算时，考虑到环室的温度可能比孔板低得多的实际情况，合理计算间隙，预留足够的膨胀空间，避免孔板变形。
