电磁流量计插入式的安装及注意事项
发布时间：2014-11-18 浏览：1283次 字号：大 中 小
1、保证传感器正确的插入深度
由于流体在管道中的层流现象，靠近管壁的流体流速较慢，靠近管道中心的流体流速较快，根据计算管道的D/8处最接近流体的平均速度。安装时要计算管道的壁厚和法兰管嘴的长度，确保传感器的电极插深在D/8位置。不过也不是所有的插入式流量计传感器都安装在管道的D/8位置，也有少数安装在管道的D/2位置，安装前一定要认真研究安装说明。
2、保证流体与传感器磁场的垂直度
在管道开孔安装取压短管时，焊接取压短管应在管道开孔安装取压短管时，焊接取压短管应注意垂直方向，要求焊接后短管轴线与管道轴线夹角为90°，且法兰短管连接的延长线垂直通过管截面的圆心，这样能保证流体与磁场垂直。
3、尽量避免干扰源

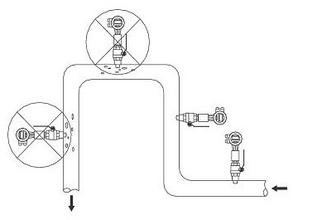

为了保障测量精度，传感器应避免在容易产生真空、气体、涡流等地方安装，传感器与智能变送器之间的通讯电缆要避开电动机等强电设备。
保证良好的接地传感器输出信号的接地点应与被测介质电气连接。当流体切割磁力线产生流量信号时，以流体本身作为0电位，一个电极上产生正电势，另一个电极上产生负电势，不断交替变化。因此，转换器输入端中点(信号电缆屏蔽层)必须与流体共处于0电位且导通，这样才能构成对称的输入回路。转换器的输入端中点通过传感器输出信号的接地点与被测流体电气连通。由于传感器的输出信号很小，只有几毫伏，为了提高仪表抗干扰能力，输入回路中的0电位必须接地。
