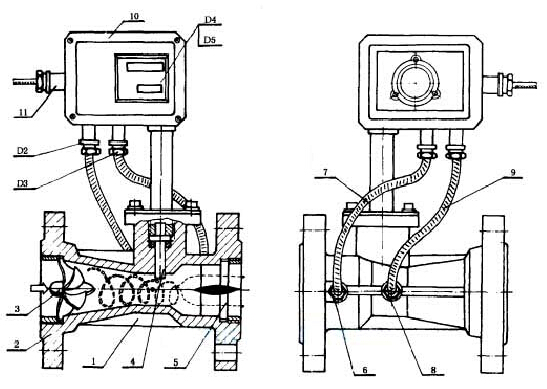

气体旋进旋涡流量计的结构如图所示



气体旋进旋涡流量计主要由四大部件组成，即由流量传感器(亦称主体结构)、温度传感器、压力传感器、流量计算处理显示组成。其中流量传感器由流量计壳体、旋涡发生体、压电传感器、除旋整流器组成。

随着我国能源行业的不断发展，并且不断的从国内外吸收其先进技术经验，认真的对国内外的产品进行了分析对比，吸取出国外先进产品的先进之处，找到自己的不足之处，研发制造出了新一代智能化的流量计——气体旋进旋涡流量计。这种流量计不仅具有集温度、压力、流量监测的功能，而且还可以自动对压缩因子、压力以及温度等进行补偿，这些特点目前在我国的环境下非常适用。

因为气体旋进旋涡流量计是根据我国的实情设计的，所以该流量计不仅在价格方面比较优惠，而且对前后直管段、量程比宽要求也较低，因此在气田、油田及各个城市贸易计量等场所中能够被迅速的应用起来。然而以该型流量计具有两个比较明显的缺点，一个是该型流量计的压力损失比较大，因此该型流量计目前仅被用在高中压调压站、高中压工业用户、中小型输配气场站及储罐站以等场所中。另一个是该型流量计在安装使用时要求比较高，安装时不仅要考虑电磁的干扰，而且对安装位置的振动情况也要进行掌控。如果气体旋进旋涡流量计安装在户外既要把防晒、防雨措施做好，还要经常性的检查、更换供电电池。
