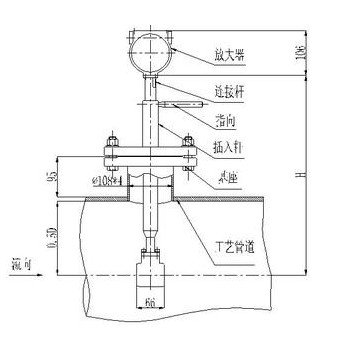

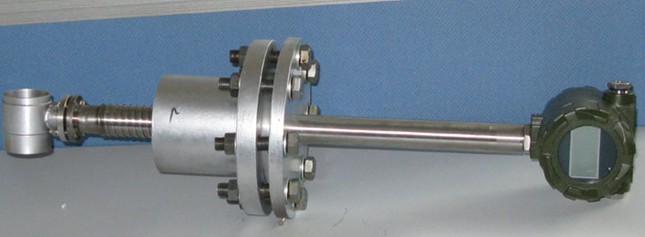

插入式涡街流量计属于点流速计型插入式流量计，它由测量头、插入杆、插入结构、转换器和仪表壳体（测量管道）组成。

  当测量头插于管道中某一特定位置（一般为管道轴线上或管道平均流速处），测量出介质在该处局部流速，然后根据管道内介质流速分布及仪表与管道的几何参数等推算出管道内的流量值。

插入式涡街流量计的测量头为脉冲一频率型。其流量计算公式为：

qv=f/K (1)

式中：qv为体积流量，m3/s；f为流量计的频率，Hz；K为流量计的仪表系数，1/m3。

  插入式涡街流量计的标定方法

点流速计型插入式流量计的标定方法有两种：流量计法和流速计法。

流量计法是对整台流量计进行标定，其标定设备和方法与满管式流量计相同，但由于点流速计型插入式流量计常用于大口径流量的测量，因此其相应的标定设备和标定费用昂贵，无法被普遍采用，只有在某些特定场合（如技术监督部门对流量计测量结果的仲裁、流量计的定型试验等）使用。

流速计法是把流量计的测量头当作是一台流量计来标定。首先测得测量头的仪表系数K0，然后根据使用现场的流体及管道条件确定修正系数，再根据管道横截面面积推算出整台流量计的仪表系数K。对于流速计法所用的标准标定装置，介质为液体则采用直线明槽，气体采用低速风洞。

一般流量计生产厂家并不具备上述两种标准装置，实际较多采用变通方法即用圆管流量标准装置对测量头进行标定以确定测量头的仪表系数K0，但必须同时确定该装置试验阶段的某些修正系数。

点流速计型插入式流量计的仪表系数K通常是由标定出的测量头的仪表系数K0经修正计算得到。仪表系数K的计算修正公式为：

K = K0/(αβA) (2)

式中：K0为测量头的仪表系数，1/m3；α为速度分布系数；β为阻塞系数；A为测量管道的横截面面积，m2。
