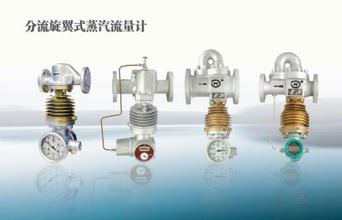

分流旋翼式蒸汽流量计是用于计量流过管道内饱和及低过热蒸汽的质量流量计,系现场直读累积式,特别适用与中小企业的蒸汽计量,可为锅炉节能提供可靠的依据。其结构和工作原理及特点为：流量计主要由节流体,阻尼器和指示器三大部件组成,是一种差压——分流原理仪表,被测介质蒸汽进入流量计节流体后,一部分通过主管道的节流孔板,一部分经分流管流经喷嘴,射流到叶轮上,对叶轮形成转矩,使叶轮带动转子轴旋转,在转子轴的下部装有阻尼叶片,安装在注满阻尼液的阻尼室中,使叶轮转动受到制约,所以它的转速比蒸汽的喷速慢得多,因此,叶轮能有效地吸收蒸汽喷速的动能,使它的旋转速度与蒸汽喷射造成的转矩及阻尼力相对应,并形成一确定量的关系,叶轮转速与流量成正比. 流量计为机械型仪表，结构牢固，安装、使用和维修方便且使用寿命长。用被测蒸汽作动力源，无需外接动力源。配有三种规格孔板，流量范围广。在工况压力改变后，可方便地进行压力调节。为了确保流量计的精度和使用寿命，分流旋翼式蒸汽流量计的使用和安装必须按照安装说明书中规定的各项条款安装操作。流量计必须安装在水平管道上,蒸汽介质的流向应与蒸汽流量计箭头所指方向一致，蒸汽进口前要有大于10D的直管段,出口后要有大于5D的直管段,管道内径与流量计的公称直径要相同。当实际管道直径与流量计的公称直径不一致时,除在流量计进,出口安装所要求的直管段外,可安装喇叭管进行扩缩管径处理。蒸汽流量计安装时,必须使指示器处于管道的下方,使流量计铅垂轴线与地面垂直度小于±5度,以免影响测量精度。流量计运行前,必须将阻尼器内腔注满阻尼液,可将阻尼器上的注水孔排气孔及放水孔处的螺栓

　　取下,注入阻尼液,待排水孔流出的液体无黄锈及污物时,将放水孔上的螺栓拧紧,继续注入至溢处30秒后液位不变时,将注水孔和排气孔螺栓拧紧. 阻尼液可用当地自来水或者防锈溶液。防锈溶液是清洁的水与0.5cc锅炉防垢剂和0.5cc脱氧剂(联胺)的混合溶液
