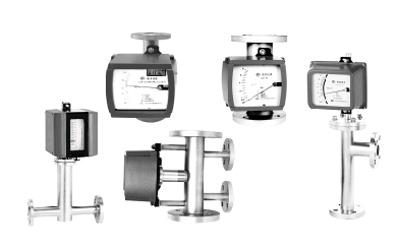

金属管浮子流量计的结构类型有哪些？

　　1、高温型结构（G型）

　　高温结构型（G型）是用于介质温度过高或过低而需要对测量管采取保温隔热措施的介质的流量测量。高温型结构是加大了测量管与指示器之间的距离来增加散热、增加隔热材料厚度，保证指示器工作在允许的环境温度范围内。选型为"G"型。

　　G型金属管浮子流量计可以测量温度达-80℃-+300℃的介质的流量。

　　2、带阻尼器装置的结构（Z型）

　　阻尼器结构型用于流量计入口流量（压力）不稳定时的介质流量测量，特别是对于气体的测量。

　　3、夹套型结构（T型）

　　夹套型结构用于对需要伴热或冷却（如高粘度和易结晶）的介质的流量测量。在夹套中通过加热或冷却介质，使低沸点、低凝固点流体不汽化和不结晶。

　　伴热介质的导入和导出连接,标准型要用HG20594-97 DN15 PN1.6法兰,其它的法兰规格连接可与生产厂标明,夹套的压力等级为1.6MPa。

　　4、高压型结构（Y型）

　　高压型结构用于被测介质压力大于标准的压力等级的流量测量。高压型结构如下图所示。目前FFM64系列的最高压力可以达到32MPa。另外高压型流量计可提供内置磁过滤器型，安装高度均为350mm。FA、FB和FC型最大压力为10MPa。
