发布时间：2015-01-26　　浏览：1392次　　字号：大　中　小

蒸汽涡街流量计接线采用先进的数控车床进行加工，确保加工的同轴度和光洁度，配合特殊的工艺处理，从而最大限度的克服了它自振荡频率对信号的影响，下面我们就来看看蒸汽涡街流量计如何进行二线制接线？

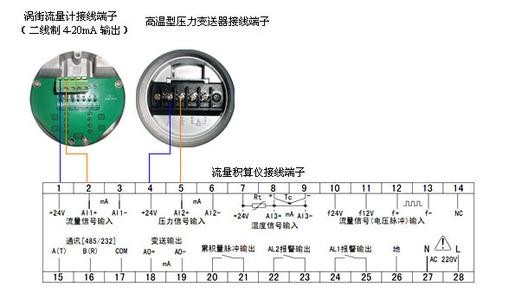

主供电和输出信号接线端子(左侧2位吊框旋压式端子)

“-”：为4~20mA电流输出端

“+”：为15~24V电源“+”端

“+”接+24V外电源，电流输出从“-”端流出至计算机或显示表的取样电阻，经过取样电阻等负载后流回到电源“-”端。

辅助接线(3位小端子)脉冲输出接线：

V+:接脉冲输出供电的电源“+”端(+12V)

F:为脉冲输出信号端

0:接脉冲输出供电的电源地“-”端此脉冲输出必须在主电流回路供电的情况下使用，输出为带50Hz切除的无修正光隔离原始脉冲，通常在标定时使用；输出信号为含1K5上拉电阻的集电极开路输出。
