孔板气体流量计节流装置是人为的在介质流通的管道内造成节流。当被测介质流过节流装置之后，造成一个局部收缩，流束集中，流速增加，静压力降低，于是在孔板的上、下游两侧产生一个静压力差。这个静压力差与流量之间呈一定的函数关系，流量愈大，所产生的静压力差愈大，因此通过测量差压的方法，就可测是流量。

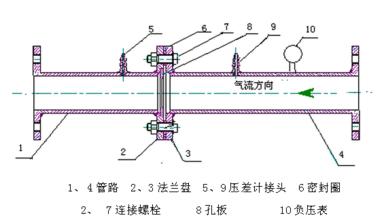

节流装置由节流件（如孔板、喷嘴等）、取压装置（如环室）、紧固装置（法兰、螺栓、螺母、垫片等）、及其它附件（导压管、截止阀等）组成（A型），也可带前后测量管（B型）及直管段外接两端法兰（C型）。
1、节流件：
是安装在节流装置中使流体流通截面收缩，在上、下游两测产生差压的元件。
标准节流件包括：
角接取压或法兰取压标准孔板、角接取压标准喷嘴、径距取压标准孔板、长径喷嘴、文丘利管、内置式、插入式文丘利管、文丘利喷咀。
非标准节流件包括：
1/4圆孔板（也称1/4圆喷嘴）、圆缺孔板、偏心孔板、双重孔板、锥型入口孔板、小口径孔板、端头孔板和限流孔板等。
2、取压装置：
在节流件上、下游侧不同位置的圆周上开出一个或几个管壁取压孔，构成不同的取压型式如下：
（1）角接取压：取压孔贴近节流件的端面、它包括环室式、法兰钻孔式和夹紧环式。
（2）法兰取压：取压孔在节流件上、下游两侧，距节流件上、下游端面1英寸处（25.4mm）。
（3）D和D/2（径距）取压：取压孔在节流件上、下游两侧，距节流件上、下游端面分别为1D和1/2D处（D为管道内径）。
3、紧固装置：
用以夹紧节流件的装置。如法兰及螺栓、螺母、垫片等。
4、附件：导压管、根部阀门（截止阀）等。
