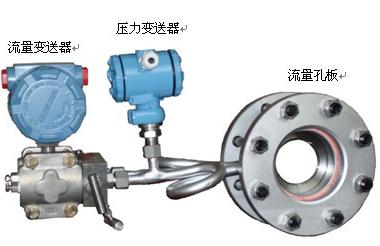

选择孔板式蒸汽流量计测量蒸汽流量,具有以下几个优点:
(1)孔板式蒸汽流量计作为标准节流件是全世界通用的,并得到了国际标准组织的认可,无需实流校准,即可投用,在流量计中亦是唯一的;
(2)结构易于复制,简单、牢固、性能稳定可靠、价格低廉;
(3)应用范围广,包括全部单相流体(液、气、蒸汽)、部分混相流,一般生产过程的管径、工作状态(温度、压力)皆有产品。
(4)检测件和差压显示仪表可分开不同厂家生产,便于专业化规模生产。
安装孔板式蒸汽流量计时需注意,节流件前后的直管段必须是直的,不得有肉眼可见的弯曲;
节流件前后要求一段足够长的直管段,这段足够长的直管段和节流件前的局部阻力件形式有关,也和直径比β有关。
由于流量系数与雷诺数有关,一般测量范围度仅3:l~4:1,而且需要有较长的直管段长度要求,当工艺条件不满足时就不能够选用孔板式蒸汽流量计测量了。
此外,蒸汽的温度测量要考虑保温层的厚度;气体的压力(差压)变送器安装在室外的,要注意考虑导压管的伴热带及变送器装保温箱。
