    在广泛应用的今天甚是重要的防腐磁翻板液位计，对其的工作原理及如何安装。相信大家还不是很了解。今天我们就对它的工作原理以及在安装时应该遵循哪些要求进行一些介绍。希望给您带去方便。

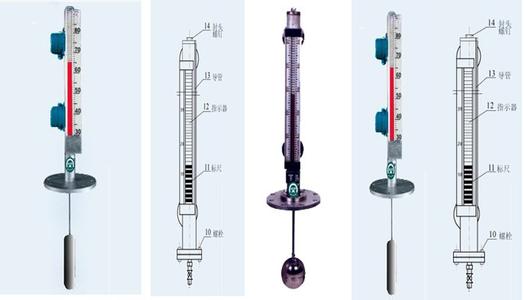

    在您选用防腐磁翻板液位计产品前我们先将磁性翻柱液位计的工作原理作一简单的介绍。它有一容纳浮球的腔体我们称其为主体管或外壳，它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
    控制型是在防腐磁翻板液位计的基础上增加了磁控开关，在监测液位的同时磁控开关信号可用于对液位进行控制或报警；远传型是在磁翻板液位计的基础上增加了 4~20mA 变送传感器，在现场监测液位的同时将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。安装方式可选择侧装和顶装，本体下端密封。可根据需要加装排污阀。接续法兰可接受定制，指示器由磁性色片组成，当本体管内的磁性浮球随液位上升时色片翻转，即可显示液位高度。也可在本体管上加装磁性开关或远传变送器，输出开关信号或模拟量信号。侧装式液位与被测容器的上下分液管间各装一只截止阀门以便打开或总装液位计，另一方面为维修液位带来方便。在上下截止阀门关闭时，可打开液位计底部排污法兰或卸下排污螺钉，注入清水即可清洗液位计的主体。当磁翻板液位计的测量M围大于3米时，需要考虑增加中间加固法兰(或耳朵攀)作固定支撑脚皆加强度。配套远传液位计变盖器与二次仪表之间连线的芯线截面面积应大于0。与交流电源同路平行铺设时，至少应保持20厘米以上的距离，最好单独穿铁管铺设，用屏蔽二芯电缆铺设，屏蔽层只能一端接地。选用液位计制器，其触点容量，均以阻性负载设计如用非阻性或大劝率负载则要用中间继电器转换。对液体介质中含有悬浮杂质和亲磁物质的场合，不宜用液计(因为这些杂质会对浮子组件造成卡阻)外形结构图中的“L1”为侧装式液位计的“沉筒距”此参数用户必须了解。该参数与介质密度有关，根据浮力原理，浮子组件的长度与介质密度有关，故在选用、设计时必须考虑不同的介质有不同的L1,防腐磁翻板液位计安装使用和维护11磁翻板液位计安装必须垂直，以保证浮球组件在主体管内能上下运动自如，最好在容器与液位计之间装截止阀，以便清洗和检修液位计时切断物料。液位计主体管周围不容许有导m体森近.否则直接影响液位计正常工作。液位计安装完毕后.需要用磁钢进行校正.对翻柱导引一次使零位以下显示红色，零位以上显示白色。液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成磁翻板黑心失灵或乱翻(若出现此现象特兴衰液面平稳后可用磁钢重新校正)，因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出小液位计主体管外。待液位计安装完毕，打开底部排污法兰，再将浮球组件重新安装入主体管内，注意浮球组件重的一头朝上，不能倒装。根据介质情祝，可定期打开排污法兰清洗主体管内沉淀物质。
