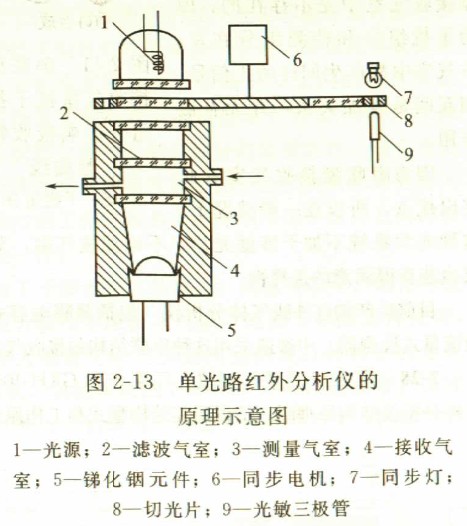

单光路红外分析仪的原理示意图，该仪器采用半导体检测器，请说明其工作原理。


    这种仪器又称为空间单光路、时间双光路红外分析仪，由于高灵敏度的半导体探测器和干涉滤光片技术的发展，才使时间双光路红外线分析仪的出现成为可能。
    光源1是用镍铬丝绕成螺旋状，置于球面反射镜的焦点上，当灯丝通以直流电流后，发射红外线，经反射成平行光线射向光路系统(测量气室)。在光源和测量气室之间装有切光片8，红外线被由同步电机带动的切光片调制。
    在切光片上装有两组干涉滤光片，其中一组两片是测量波长(被测气体特征吸收波长)滤光片，例如要测量CO含量，其中心波长为4.65μm；另一组两片是参比波长(被测气中各气体都不吸收的波长)滤光片，其中心波长为3.95μm。
    测量合成氨混合气中的CO含量时，当红外光束通过切光片上的测量滤光片后，通过测量气室的光束中心波长为4.65μm，这是只能被CO所吸收的波长。而红外光束通过切光片上的参比滤光片后，通过测量气室的光束中心波长为3.9μm，这个波长CO、CO2、CH4等气体都不吸收，故射到锑化铟检测器上的光强度没有减弱。这两种波长的红外光束交替地通过测量气室到达锑化铟检测器时，便被转换成与红外光强度相应的交替变化的电信号输出。
    当气室中不存在被测气体时(即被测气体的浓度为零)，锑化铟检测器收到的红外光没有被吸收掉，此时测量和参比信号相等，两者之差为零。当气室中有被测气体时，测量光束的部分能量被吸收，锑化铟检测器的输出信号也相应减小，而参比光束则不被吸收，这时测量光束和参比光束相对应的输出信号之间的差值就与被测气体的浓度有一一对应的关系。
    为了防止强干扰组分的严重影晌，进一步提高选择性，在光路系统中还设置了滤波气室2。
    这种结构的仪表，由于采用一个光源、一个气室，参比、侧量气室共用一个光学通路，使其具有很多的优点:
    (1)没有空间双光路参比与测量光路因污染等原因形成的误差(几何误差)；
    (2)因采用时间双光路系统，使相同因素造成光路中测量与参比的影响达到平衡，相互抵消；
    (3)结构简单，加工方便，制造容易，成本低，体积小，重量轻；
    (4)由于采用了半导体检测器，代替了电容微音器，使可靠性、耐振性都提高了;
    (5)维护检修方便。
