产品介绍：

SP-LWGY系列冷却水流量计（分体式、卡箍接头、不锈钢材质）具有结构简单、轻巧、精度高、耐高压、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10m/s的液体，对于运动粘度大于5×10m/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。

SP-LWGY系列冷却水流量计是一种精密流量测量仪表，适用于测量低粘度的介质，如水、柴油、汽油等。与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。

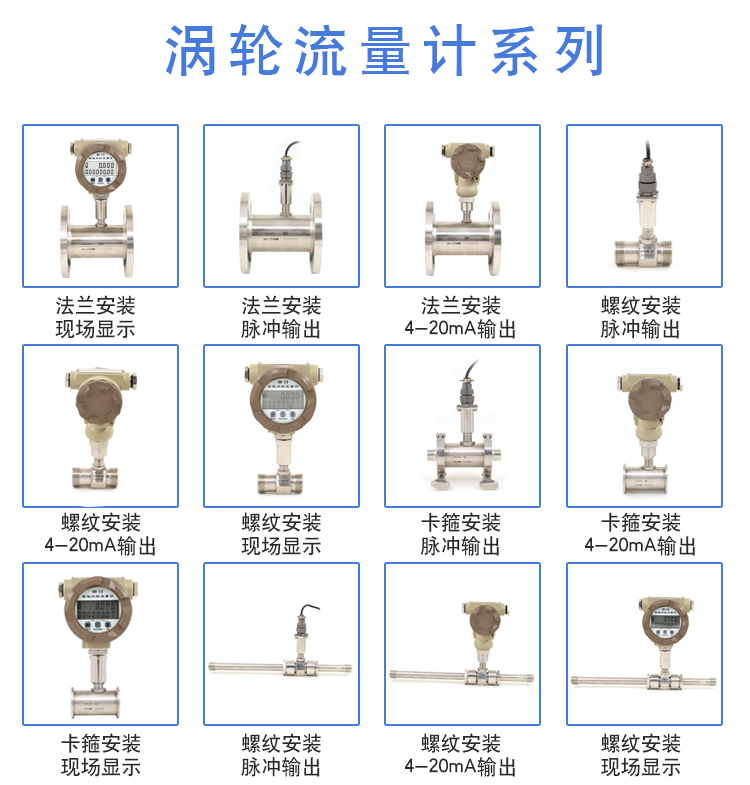

传感器有普通型、高精度型和耐磨型(硬质合金)等多种形式。放大器有普通型和隔爆型两种，该传感器还可与LRT-I型现场流量积算表配套使用(锂电池供电，3～5年更换电池)。

现场使用以及维护：
◆ 使用时，应保持被测液体清洁，不含纤维和颗粒等杂质。
◆ 传感器在开始使用时，应先将传感器内缓慢的充满液体，然后再开启出口阀门（阀门应安装在流量计后端），严禁传感器处于无液体状态时受到高速流体的冲击。
◆ 传感器的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系。
◆传感器不用时，应清洗内部液体，吹干后且在传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。（此项非常重要）
◆ 配用的过滤器应定期清洗，不用时应清洗内部的液体，同传感器一样，加防尘套，置于干燥处保存。
◆ 传感器的传输电缆可架空或埋地敷设（埋地时应套上铁管。）
◆ 在传感器安装前，先与显示仪表或示波器接好连线，通电源，用口吹或手拨叶轮，使其快速旋转观察有无显示，当有显示时再安装传感器。若无显示，应检查有关各部分，排除故障。

结构特征与工作原理
1、结构特征
传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。
2、工作原理
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。

脉冲输出电路接线：

实际使用环境：
流量系数波动因素的影响：
1、介质本身流速分布不均匀或二次流的存在气体的实际测量流量和具体使用的涡轮流量计测量范围是否合理介质必须洁净，不能那个含有杂质气体必须单相，不会产生液化
2、介质流速没有问题，安装管线问题，具体包括仪表安装与管线不同水平线上（不同轴）变径管影响，或可理解为前后直管段不满足要求管道内壁不平整光滑，引起的流速畸变气体过滤网的安装，或安装不合理导致的流速分布发生大的波动
3、运行过程中介质中存在杂质，将叶轮卡着，也会很大程度引起流量故障（这种情况，遇到的比较多）流速变化太大，导致叶轮损坏、轴承磨损
