产品概述：

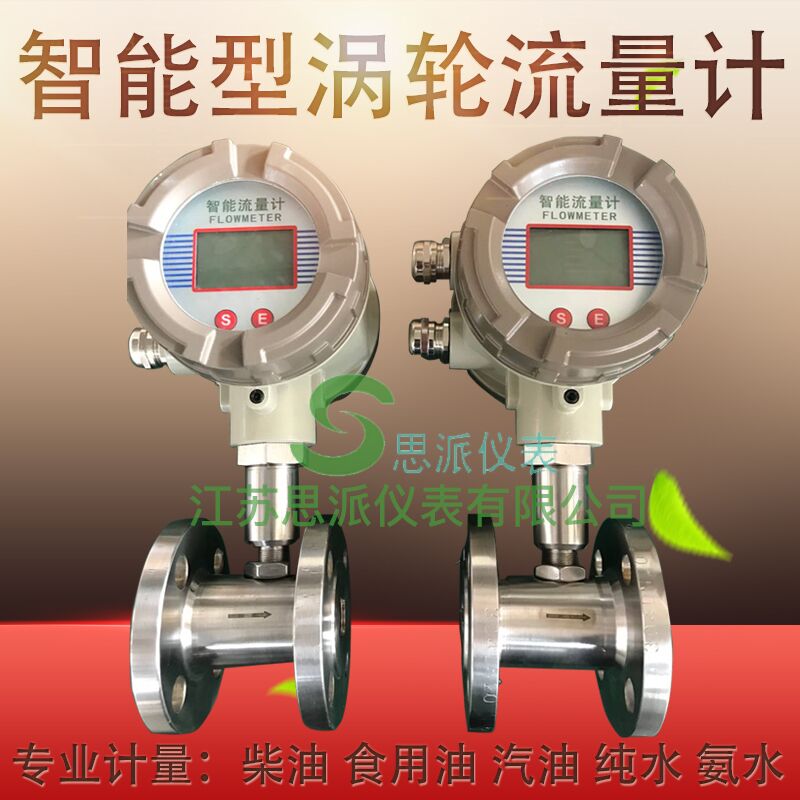

SP-LWGY系列纯化水管道流量计（卫生级标准、卡箍式、小口径）是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。液体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的液体涡轮流量计可以应用于制药行业。
产品特点:
1. 高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R;
2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计;
3.具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正;
4.所有有效数据掉电后保持10年不丢;
5. 范围度宽，中大口径可达1:20，小口径为1:10;
6.结构紧凑轻巧，安装维护方便，流通能力大;
7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表;
8.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等
9.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便;
技术参数:
公称口径： 管道式：DN4～DN200
插入式：DN100～DN2000
精度等级： 管道式：±0.5级，±1.0级
插入式：±1.5级、±2.5级
环境温度： -20℃～50℃
介质温度： 测量液体：-20℃～120℃
测量气体：-20℃～80℃
大气压力： 86KPa～106KPa
公称压力： 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级： ExdIIBT4
连接方式： 螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN
液体：上游直管段应≥20DN，下游直管段应≥5DN
插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）
显示方式：
远传显示： 脉冲输出、电流输出（配显示仪表）
现场显示：8位LCD显示累积流量，单位（m3）
4位LCD显示瞬时流量，单位（m3/h）、电池电量、频率、流速
（3）温度压力补偿型：
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
输出功能：
（1）脉冲输出，p-p值由供电电源确定
（2）4～20mA两线制电流输出
（3）单位体积脉冲输出及传感器原始脉冲输出
（4）带有RS485通迅接口
供电电源：
（1）DC5～24V
（2）标准型3V锂电池安装于仪表内部可连续使用八年以上
（3）温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
传输距离：传感器至显示仪距离可达500m
仪表分类：
1．按仪表功能分类，涡轮流量计可分为2大类，即：
涡轮流量传感器/变送器
不锈钢涡轮流量表
2．功能说明
涡轮流量传感器/变送器
该类涡轮流量计产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
该类涡轮流量计产品均分为基本型和防爆型（ExdIIBT6）两种
基本参数与技术性能
|
仪表口径及连接方式 |
4、6、10、15、20、25、32、40采用螺纹连接 |
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接 |
|
|
精度等级 |
±0.5%R |
|
量程比 |
1:10；1:15；1:20 |
|
仪表材质 |
304不锈钢、316（L）不锈钢等 |
|
被测介质温度（℃） |
-20～＋120℃ |
|
环境条件 |
温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa |
|
输出信号 |
4-20mADC电流信号（LWGY-□C型） |
|
供电电源 |
LWGY-□B型：自带锂电池供电（可连续使用3年）；LWGY-□C型：+24VDC |
|
信号传输线 |
2×0.3（二线制） |
|
传输距离 |
≤1000m |
|
信号线接口 |
内螺纹M20×1.5（LWGY-□C型） |
|
防爆等级 |
ExdIIBT6 |
|
防护等级 |
IP65 |
测量范围及工作压力：
|
仪表口径（mm） |
正常流量范围（m3/h） |
扩展流量范围（m3/h） |
常规耐受压力（MPa） |
特制耐压等级（MPa）（法兰连接方式） |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
6.3 |
12、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
6.3 |
12、16、25 |
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
6.3 |
12、16、25 |
|
DN 15 |
0.6～6 |
0.4～8 |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 20 |
0.8～8 |
0.45～9 |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 25 |
1～10 |
0.5～10 |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 32 |
1.5～15 |
0.8～15 |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 40 |
2～20 |
1～20 |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 50 |
4～40 |
2～40 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 65 |
7～70 |
4～70 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 80 |
10～100 |
5～100 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 100 |
20～200 |
10～200 |
2.5 |
|
|
DN 125 |
25～250 |
13～250 |
1.6 |
2.5、4.0 |
|
DN 150 |
30～300 |
15～300 |
1.6 |
2.5、4.0 |
|
DN 200 |
80～800 |
40～800 |
1.6 |
2.5、4.0
|
