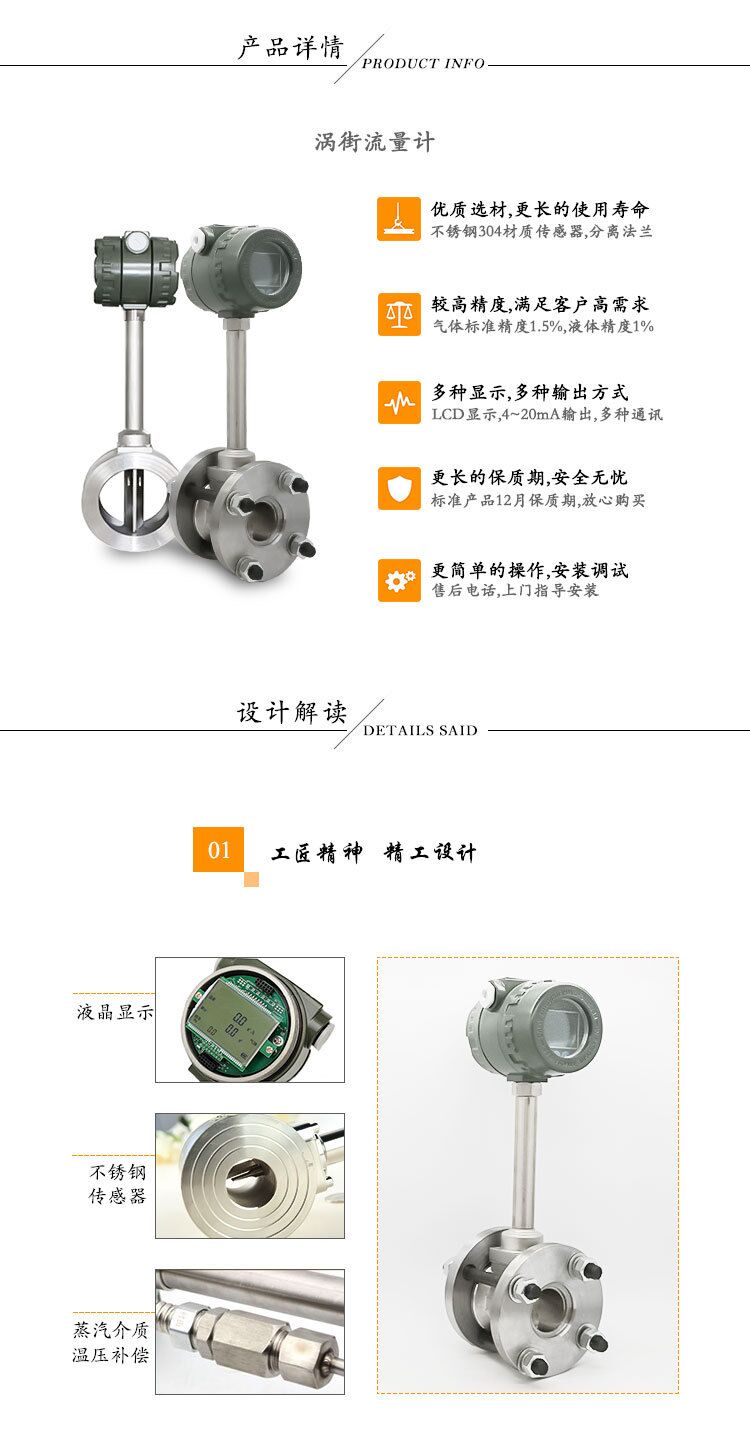

产品概述
SP-LU系列锅炉蒸汽计量表（分体式、温压补偿、焊接式）主要用于工业管道中蒸汽介质流体的流量测量，特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。有模采用压电应力式传感器,可靠性高,可在-20℃～ 250℃的工作温度范围内工作。拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。 为了使用方便，电池供电的就地显示型采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
产品特点：
1.传感器检测探头采用优化组合结构和特殊技术封装，耐高温可达350℃；
2.压电元件是镶嵌在探头体中，检测元件不接触介质，可靠性高；
3.压电元件内部无填充料，性能稳定，使用寿命长；
4.测量范围度：10:1；15:1；20:1；
5.传感器可应用于相应的爆炸性危险场所，安全性好。
6.在规定的雷诺数范围内，输出信号不受流体温度、压力、粘度的影响；
7.安装方式多样、方便、易于操作：法兰式安装、夹持式安装、卡箍式安装；
8.通用性强：可与本厂任何一种或其他厂家生产的某些流量积算仪组成测量控制系统。
安装示意图：
安装与使用：
涡街流量计的安装要求有一定的前后直管段，常见情况如下（D为管道的直径）：
|
管道情况
|
上游
|
下游
|
|
同心收缩管 全开闸阀
|
15D
|
5D
|
|
90℃直角弯头
|
20D
|
5D
|
|
同平面二个90℃弯头
|
25D
|
5D
|
|
半开闸阀 调节阀
|
50D
|
5D
|
|
不同平面二个90℃弯头
|
40D
|
5D
|
|
带整流管束
|
12D
|
5D
|
安装条件
1.传感器应安装在水平、垂直、倾斜（液体流向自下而上）的与其通径相同的管道上。传感器的上游和下2游应配置一定长度的直管段，其长度应符合前直管段15～20D，后直管段5～1OD的要求。
2.安装液体传感器的附近管道内应充满被测液体。
3.传感器应避免安装在有强烈机械振动的管道上。
4.直管段的内径尽可能与传感器通径一致，若不能一致，应采用比传感器通径略大的管道，误差要≤3%，并不超过5mm。
5.被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。
传感器应避免安装在有较强电磁场干扰、空间小和维修不方便的场合。
|
|
|
