由涡街流量传感器和流量积算仪组成，涡街流量传感器安装在管道上，流量积算仪放在控制室里，中间用RVVP3*1.0电缆连接。

产品概述

SP-LU系列过热蒸汽计量表（温压补偿、无线远传）采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表。可以与计算机及集散系统配套使用，对不同介质的流量参数进行测量。涡街流量计根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点.

SP-LU系列过热蒸汽计量表（累积瞬时流量）可用于各种气体、液体和蒸汽的流量检测及计量。涡街流量计可以与智能流量积算仪配套使用,具有通用性强的特点。参照使用环境和特殊要求，涡街流量计提供多种规格，品种包括通用型涡街流量计、插入式涡街流量计、一体式涡街流量计、防爆式涡街流量计、温补一体式涡街流量计等产品。

工作原理
在流体管道中，垂直插入一个柱形阻挡物，在其后部（相对于流体流向）两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列，我们称之为卡门涡街。我们把产生旋涡的柱形阻挡物定义为旋涡发生体实验证明，在一定条件下旋涡的分离频率与流体的流速成线性关系。因而，只要检测出旋涡分离的频率，即可计算出管道内流体的流速或流量。涡街流量计即是根据这一原来制造。

注意事项
1、在流量计上下游提供足够的直管段并确保非弯曲的对称外形。尽可能在仪表下游安装阀门。
2、竖直安装通常是优先选择的，向上游动的流体能确保仪表总是满管，且介质中的成分能够均匀分布。
3、在易于振动的长管路中进行安装时，应在流量计的上下游安装消除器。
4、对于气的应用，仪表安装应避免安装在U形弯底部，避免因吸收冷凝而在开车时导致的水锤现象，水锤的强度导致传感机构过分受力，致使传感器永久损坏。
5、面对如此众多品种的涡街流量计，对于一般用户选型成了一个难题。如何科学地、客观地选出最好的涡街流量计是需要关注的一个问题。我们认为选型应当遵循适当的规则，尽量避免厂商的误导宣传，为自己找到一种恰到好处的涡街流量计，它就是自己的理想流量计。
选型可按五个方面进行：涡街流量计性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。各方面的考虑因素如下：
1．流量计性能方面：精确度、重复性、线性度、范围度、压力损失、上下限流量、信号输出特性、响应时间等；
2．流量计流体特性方面：流体压力、温度、密度、粘度、润滑性、化学性质、磨损、腐蚀、结垢、脏污、气体压缩系数、等熵指数、比热容、电导率、声速、混相流、脉动流等；
3．流量计安装条件方面：管道布置方向、流动方向、上下游管道长度、管道口径、维护空间、管道振动、接地、电源、辅属设备（过滤、排污）、防爆等；
4．流量计经济因素方面：购置费、安装费、维修费、校验费、使用寿命、运行费（能耗）、备品备件等。
1、具有精度高、抗振动、抗干扰、维护方便的特点,适合于各种使用蒸汽、气体工况下的流量计量。
2、传感器和流量显示仪及补偿方式合称为, 则为涡街流量计的典型代表。
3、传感器是利用卡门涡街原理和现代电子技术而设计制造的一种具有高度可靠性、优良的技术性能指标、良好的介质适应性和通用性的新型流量仪表。

安装要求
a)传感器安装在管道上的位置一定要选振动小的地方，振动加速度不能大于0.2g，如大于需要采取减震措施。
b)传感器的上游侧和下游侧必须有足够的直管段见示意图。
c)对于卡装连接仪表，法兰焊后必须保证法兰的端面与管道垂直，内表面光滑，见图。
d)传感器可水平、垂直或倾斜安装在直管上，当垂直安装测液体时，液体必须由下而上流动。

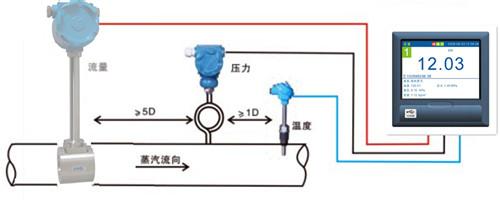

e)当在涡街流量传感器同压力传感器和温度传感器组成测量系统时，其压力、温度测量点的位置如图。
f)涡街流量传感器安装步骤可参考方法A或方法B（以法兰卡装型为例）：
方法A：
Ⅰ选定安装位置，并取前15DN，后5DN直管段割下。
Ⅱ在选表位置焊上两片法兰，并将传感器装好。
Ⅲ去掉原管多出的直管（即表体宽度）。
Ⅳ将传感器的前后直管段焊到原工艺管道上。
方法B：
Ⅰ考虑前15DN，后5DN选定装表位置。
Ⅱ取下表体宽度的一段管，焊上两片法兰连接孔同心，将传感器螺栓紧固好。
