组成部分：

SP-LDE系列中央空调冷冻水流量计（能耗计量、分体式、无线远传）测量单元、热量计算单元和精确配对的温度传感器(PT1000)组成。流量、能量计算单元CPU及采样模块均采用单片机,其内存容量大，设备可靠性高，热量计算能真正实现焓值计算，达到高准确度。成套配对温度传感器采用铂电阻Pt1000,其配对误差≤ 0.1℃。一体电磁式热量表的准确度等级达到2级。

计费原理

SP-LDE系列中央空调冷冻水流量计（RS485通讯）利用法拉第电磁感应原理测量流量,流量传感器的流量信号结合系统中配对温度传感器检测的供水回水温度信号，就能计算、累积、存储和显示热交换回路中吸收或释放的热量（冷量）热量以累计形式显示，单位kWh，最大显示8位。

4、安装施工方便。由于计算单元和流量测量单元是一体的，不存在多余的连线，安装施工比较简单，不会因为有很多连线，需要预埋铁管，现场穿线；也不会产生接线错位而给调试工作带来困难。（就算用户需要就地显示仪表，也只是拉一根通讯线下来）。而传统的分体式热量表需要拉两根温度传感器的线缆，一根流量信号的线缆，施工的难度和复杂度大；由于需要屏蔽铁管和延长线缆，成本也增加。

10)适用管径范围DN15~DN2000

安装及维修说明
★安装说明（以热量表安装在进水管道上为例）
★安装前先冲洗管道防止有石子等杂物在管道内；
★安装时不要用手拿取积分仪部分，不能拉扯电线，防止扯断损坏；
★安装必须留有足够的检修空间；
★安装时远离交流电和高频辐射电源0.5m以上，避开高温辐射源，避免阳光直射；
★安装时必须按照管段上水流指示箭头方向安装；
★表前直管段长度满足5倍于管径与表后直管段长度满足2倍于管径为为佳，否则，可能会影响热量表的测量精度；

★可以水平、垂直安装，但水平安装时两个换能器应在同一水平面上，防止供暖水稳定后淤泥沉积于低换能器影响信号传输，垂直安装时水流方向必须为从下而上；
★安装完毕后应充分排空管道内空气再进行试压；
★如果冬天不供暖必须将管道内的水排干净，以防止结冰冻裂；
★使用环境温度大于55℃或管道内水温大于90℃时应将积分仪和托盘取下安装在温度较低的墙面或其他物体上；
★当表作为冷量表使用时，应将积分仪和托盘取下安装在墙面或其他温度接近室温的物体上，同时积分仪的高度应高过管段，防止冷凝水顺着电线滴水到积分仪上；

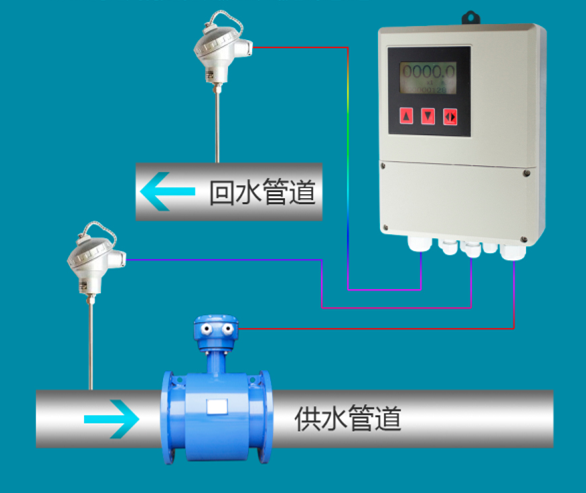

☆温度传感器安装
①红色标签温度传感器安装在热量表的测温孔内；
②安装蓝色标签温度传感器时需要先将测温三通（或测温球阀）安装在供暖回水管道上，然后再将温度传感器旋紧在测温三通（或测温球阀）内。
空调能量计量表公司|制造|加工③安装温度传感器时必须先将上面的“O”型圈取出放进温度传感器安装孔内深处，放平后再将温度传感器装进测温孔里，然后用手拧紧，拧紧后，可以使用扳手加固半圈。注意不要用扳手拧的太紧，以防压坏“O”型圈，引起漏水；
④不可用生料带等其他密封材料代替“O”型圈使用，否则安装时极易损坏探头内感温器件；
⑤所有冗余连线（数据线、测温线）均置线槽内，确定线槽外无冗余连线；
⑥温度传感器探头要预留维修位置，不能对着墙面，否则会造成难以拆卸；
⑦安装完毕后打上铅封。
☆接头管和接头帽的安装
①按照表实际尺寸预留好热量表安装位置；
②先将接头管、接头帽拧在管道上；
