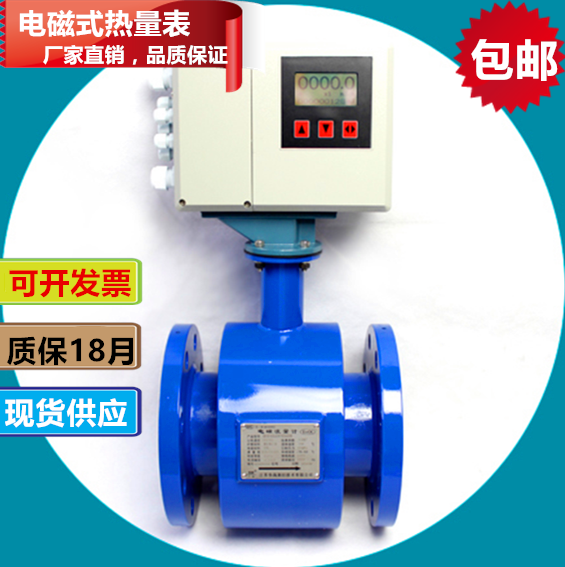

产品介绍：

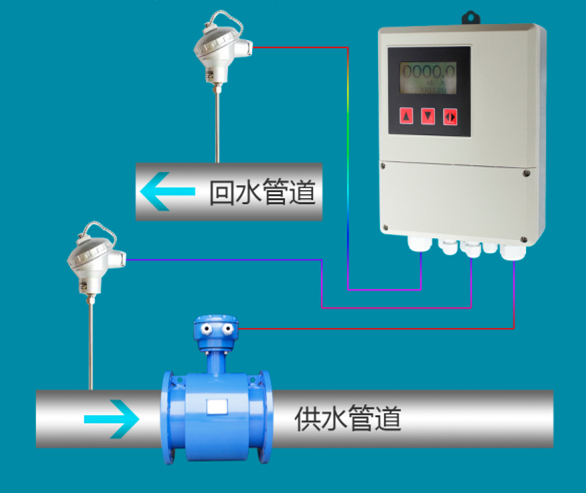

SP-LDE系列空调管道电磁热量表（供水、回水管道、远传信号）基于中央空调电磁能量表和中央空调超声波能量表研发生产的测量介质冷热量的一款智能仪表，可为一体式和分体式结构，由能量转换器、电磁流量传感器、温度传感器三部分组成。通过对温度及流量数据的采集，根据热力学能量积算公式，对热交换量进行积算，可显示热交换量、瞬时温度、流量等数据，仪表具有通信功能，可连接到控制中心网络。电磁流量计是一款新型多功能智能流量计，是《建筑节能智能化技术导则》中推荐使用的产品。广泛应用于造纸、化工、钢铁、自来水等要求高精度、高可靠性的工业领域，是目前应用相当广泛的一种流量测量设备。

产品特点：

1、符合城镇建设行业能量表CJ128-2007标准的相关规定。

2、大屏幕LCD中英文液晶显示，可实时显示被测介质的供回水温度、瞬时流量、累积流量值、瞬时冷（热）量值、累计冷（热）量积算值等数据。

3、历史数据查询功能，并以柱形图方式进行显示，方便对数据的分析及查看。

4、更贴近实际工程应用的参数设定，多层密码保护防止数据丢失及意外被修改。

5、完善的接口功能，同时兼容电流（4-20mA）流量信号与脉冲流量信号输入。

6、可选用ModBus协议，方便与其它系统集成。

7、提供报警信号输出。

8、三线制高精度配对PT1000温度传感器，适合各种复杂安装环境。

1、适用管径DN20～DN1000，输出4-20mA、脉冲或Modbus信号。

2、介质温度：-30℃～150℃（注：受衬里材料耐温特性的限制）。

3、压力等级：DN80以下：2.5Mpa；DN100～DN300，1.6Mpa；DN350以上，1.0Mpa。

4、流量精度可达0.5级，量程宽。

5、无运动部件，寿命长，免维护。

6、适用于各种导电液体的流量测量，如污水、中央空调冷冻水、泥浆等。测量结果不受温度、压力、密度、电导率等介质物理特性和工况条件的影响。

技术参数：

1、工作电源 AC220V,DC24V

2、功 耗≤ 10W

3、通信接口RS485

4、通信速率 9600bps

5、大通信距离 1000m

6、温度传感器配对PT1000

7、配套流量计 4～20mA、脉冲信号输出

8、冷、热量积算范围 0～999999.999999MWh

9、能量分辨率0.000001MWh

10、能量积算精度1级

11、工作环境 5℃～60℃、5～95%RH（不结露）

12、能量表、能量表温度传感器PT1000

运用动态流量补偿算法，实现流量的精确测量；

1.温度传感器采用进口高精度PT100或者PT1000保证测量精度；

2.电子运算单元采用美国TI公司MSP430系列16位微处理器，先进的微功耗设计；

3.完善的补偿算法,智能化的计量自诊断和监控功能；

4.结构紧凑，一体化设计结构牢固抗破坏性好；

5.冷热两用，安装在进水、回水两用；

6.积算仪一体式和外挂式两种结构，方便用户观察与操作；

7.脉冲输出、mbus接口或485接口，可实现数据远传，集中控制（可选）；

8.始动流量极小；中央空调法兰管道式能量计能量表 是通过测量超声波在热水中传播的时间差（声波在流体中传播，顺流方向声波传播速度会增大，逆流方向则减小，同一传播距离就有不同的传播时间）。

主机分为壁挂标准型、壁挂防爆型、盘装型和壁挂变送型，传感器分为外夹式、插入式、管段式等，此系列产品过去几年来一直是公司销量大的产品。

仪表安装：

1、将热量表及密封垫用螺丝简单安装在管道上（不要太紧）；

2、用电焊枪定位法兰；

3、取下热量表；

4、焊接管道法兰，防止漏水；

5、安装热量表。,中央空调循环水系统冷冻机出水温度、流量、冷量测量，热水锅炉出水温度、流量、热量测量，城市供暖、供热等热水或蒸汽系统计量，水源制冷、酒精、能源监测、能耗、节能减排等行业。
