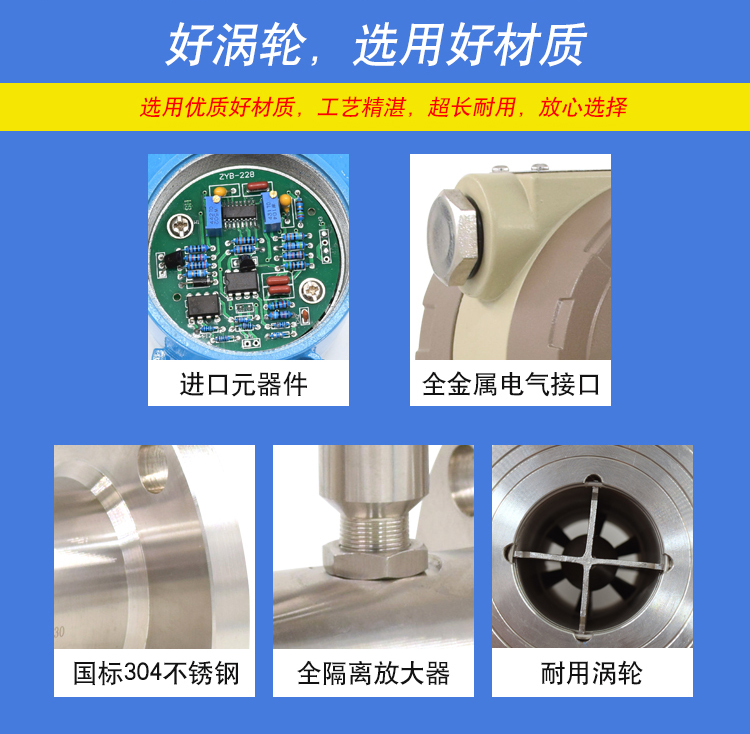

产品组成:

工作原理:

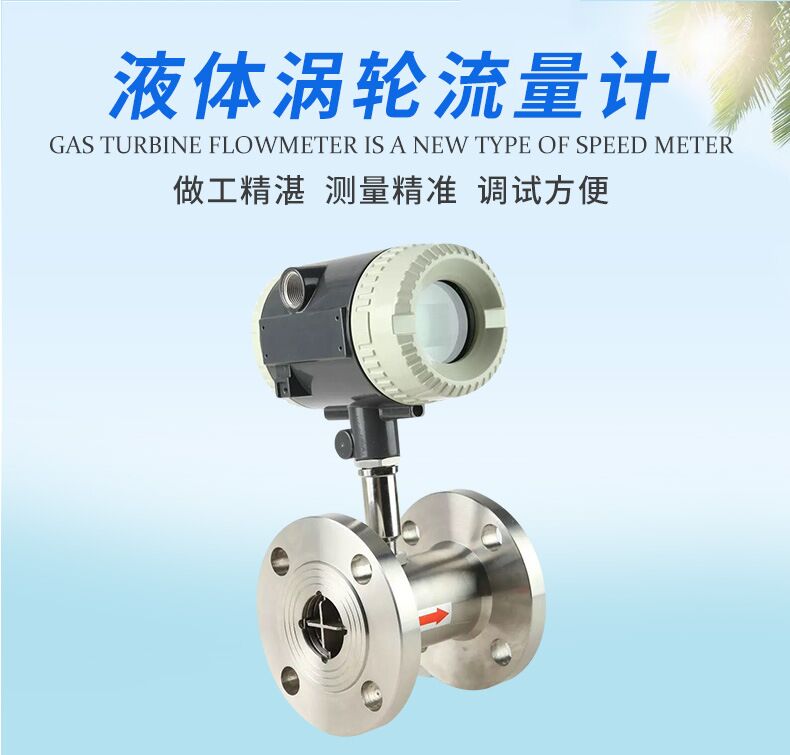

SP-LWGY系列酒精流量表传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k式中：

该装置将处于大气环境中的计数器部分与被测量气体分离开来，并将测量组件的转动传递给计数器。

液体正常流动无显示或累积流量不增加

1、供电电路、信号电路断路或接触不良，使用万用表检测，排除故障点。

2、显示器的线电路板故障或接插件接触不良，更换电路板或接插件。

3、前置放大器故障，用铁质物体在放大器底部快速移动，无信号输出，应检查线圈有无断线或脱焊。若放大器损坏，则应更换。

4、供电电压太低或不稳定，将电源电压提高并稳定至规定要求。

5、叶轮卡住不转或损坏，应去除异物并清洗或更换损坏零件，更换零件后需重新标定方可使用。

流量显示逐渐减小

1、过滤器堵塞，使流量变小，应清除过滤器杂物。

2、管道上阀芯松动，阀门开度减少，修理或更换阀门。

3、叶轮或轴承有杂物进入，阻力增大使转速减慢，清洗流量计，并重新标定。

流量为零时，流量显示值不为零或显示值不稳定

1、信号线屏蔽接地不良，外界电磁场的干扰，检查接地或排除现场干扰源。

2、管道振动，引起叶轮抖动，加固管线或在流量计前后加装支架。

3、截止阀泄漏，检修或更换阀门。

4、显示器内部电路板或电子元件损坏，产生干扰，采取“短路法”或逐一检查，找出故障点。

流量显示值与实际流量不符

1、叶轮被腐蚀，叶片变形，修理或更换叶轮后重新标定。

2、杂物阻碍叶轮旋转，清除杂物。

3、检测线圈输出信号失常，检测线圈绝缘电阻和导通电阻。

4、流体温度过高或过低，导致轴承与轴的间隙变化过大。

5、背压不足，产生气穴。

6、因温度影响，流体黏度变大。

7、未装止回阀，而出现逆向流。

8、旁通阀泄漏，关闭旁通阀，必要时更换。

9、流量计上游流速分布发生畸变或出现脉动流，找出产生畸变或脉动流的原因，采取措施予以消除。

10、显示仪表故障，修复或更换显示仪表。

11、显示仪表接线不正确，更正接线。

12、显示仪表设定错误，更正设定。

13、实际流量超出规定的流量范围，更换合适口径的流量计。
