产品概述

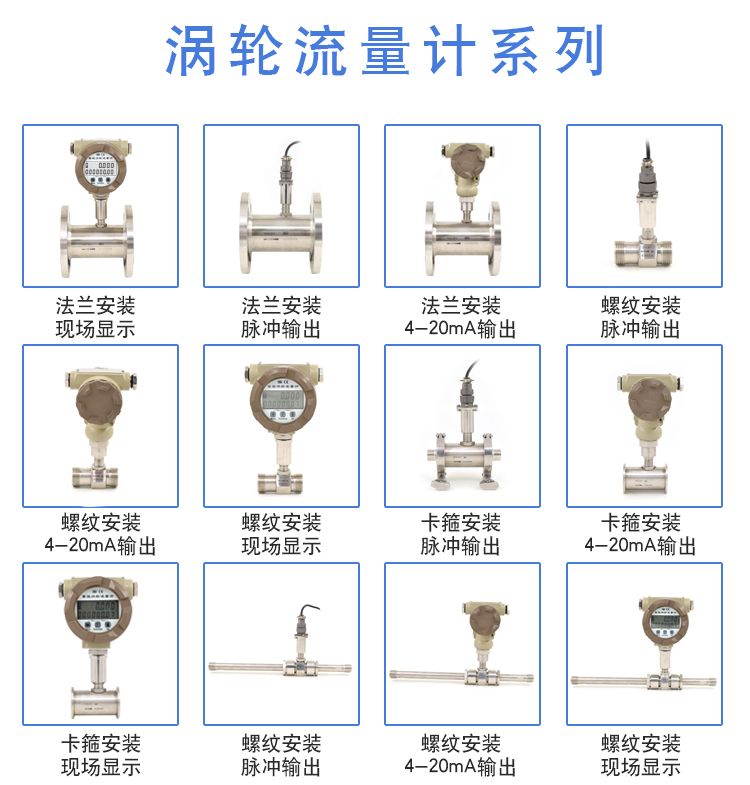

SP-LWGY系列汽油流量表提供专业流量计选型及售后技术支持与现场指导。我公司涡轮流量计类主要产品：卡箍式、螺纹连接、卫生型、法兰式以及用于配套显示瞬时流量、累积流量及流量定量调节仪等。欢迎您来电洽谈！

SP-LWGY系列汽油流量表具有结构简单，计量精度高，使用寿命长，操作简单，容易检修等特点。该产品广泛用于冶金、化工、石油、城建、环保、食品等领域，高精度测量水、自来水、柴油、汽油和轻质成品油等液体的流量。配备有卫生接头的涡轮流量计可以应用于制药行业。结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。一体化表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。

工作原理

传感器内的涡轮在流体作用下产生旋转使信号检测器的磁场产生变化，因此在信号检测器的线圈中，感应出交变电压，在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比，即与流体的流量（流速）成正比。

设计特点

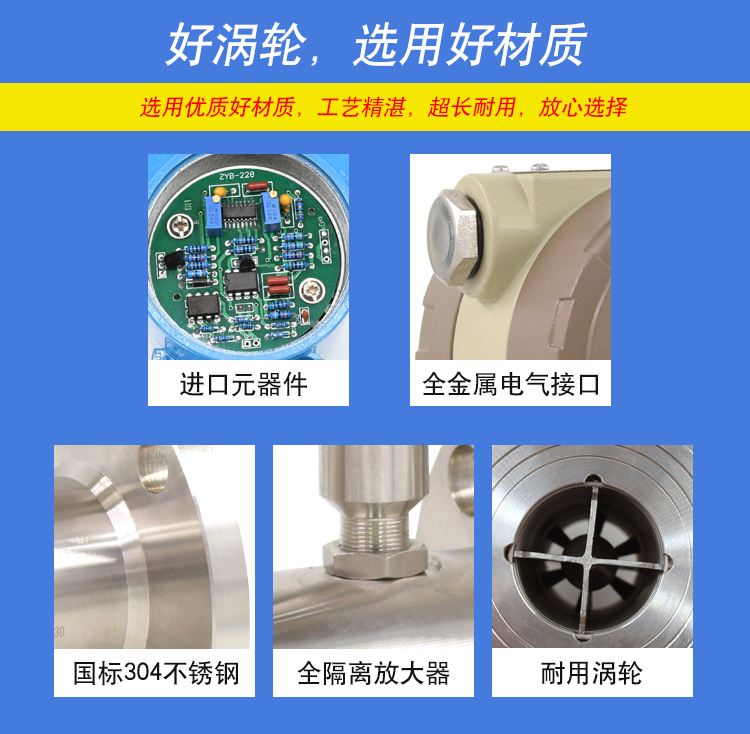

SP-LWGY系列汽油流量表采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在少量泥沙与污物的介质中工作。传感器采用不锈钢结构，(叶轮采用2Cr13或者双相钢轮)防腐蚀性能好，输出信号强，磁稳定性好，可在0-120℃介质正常工作。流量计本身具有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，安装使用相当方便。

液体正常流动无显示或累积流量不增加

1、供电电路、信号电路断路或接触不良，使用万用表检测，排除故障点。

2、显示器的线电路板故障或接插件接触不良，更换电路板或接插件。

3、前置放大器故障，用铁质物体在放大器底部快速移动，无信号输出，应检查线圈有无断线或脱焊。若放大器损坏，则应更换。

4、供电电压太低或不稳定，将电源电压提高并稳定至规定要求。

5、叶轮卡住不转或损坏，应去除异物并清洗或更换损坏零件，更换零件后需重新标定方可使用。

流量显示逐渐减小

1、过滤器堵塞，使流量变小，应清除过滤器杂物。

2、管道上阀芯松动，阀门开度减少，修理或更换阀门。

3、叶轮或轴承有杂物进入，阻力增大使转速减慢，清洗流量计，并重新标定。

流量为零时，流量显示值不为零或显示值不稳定

1、信号线屏蔽接地不良，外界电磁场的干扰，检查接地或排除现场干扰源。

2、管道振动，引起叶轮抖动，加固管线或在流量计前后加装支架。

3、截止阀泄漏，检修或更换阀门。

4、显示器内部电路板或电子元件损坏，产生干扰，采取“短路法”或逐一检查，找出故障点。

流量显示值与实际流量不符

1、叶轮被腐蚀，叶片变形，修理或更换叶轮后重新标定。

2、杂物阻碍叶轮旋转，清除杂物。

3、检测线圈输出信号失常，检测线圈绝缘电阻和导通电阻。

4、流体温度过高或过低，导致轴承与轴的间隙变化过大。

5、背压不足，产生气穴。

6、因温度影响，流体黏度变大。

7、未装止回阀，而出现逆向流。

8、旁通阀泄漏，关闭旁通阀，必要时更换。

9、流量计上游流速分布发生畸变或出现脉动流，找出产生畸变或脉动流的原因，采取措施予以消除。

10、显示仪表故障，修复或更换显示仪表。

11、显示仪表接线不正确，更正接线。

12、显示仪表设定错误，更正设定。

13、实际流量超出规定的流量范围，更换合适口径的流量计。
