产品概述

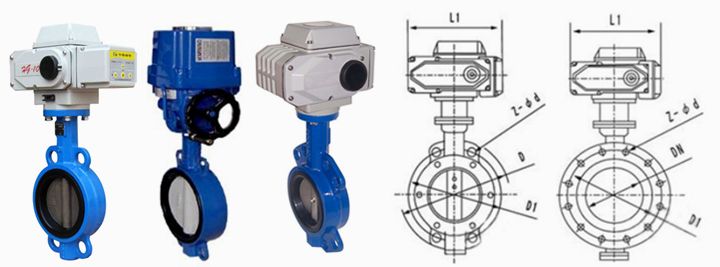

DH1C智能型电动调节蝶阀由智能型电动执行器及直通铸造蝶阀阀体组成，采用精密的U形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，智能型电动蝶阀阀体流通能力大，对常温、干净介质，可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露)，高温高压工况可选用三偏心硬密封阀体作调节流量和载断流体使用。智能型电动蝶阀阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，智能型电动蝶阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。|
阀体形式 |
直通铸造阀 |
|
公称通径 |
DN50～600mm |
|
公称压力 |
PN1.0、1.6、2.5MPa |
|
法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|
连接形式 |
法兰(FF RF RTJ)、焊接(SW BW)、对夹式 |
|
阀盖形式 |
一体式 |
|
压盖型式 |
压板压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
● 阀内件
|
阀板形式 |
蝶形 |
|
流量特性 |
近似等百分比 |
● 执行机构
|
执行器型号 |
Rotork、Auma、Siemens |
|
主要技术参数 |
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
|
防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、可带现场总线 |
|
|
环境温度：-25～+70℃、环境湿度：≤95% |
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
■ 主要零件材料
|
1 |
底座 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
|
|
2 |
下轴套 |
铜合金、304、316 |
||
|
3 |
阀体 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
||
|
4 |
密封圈 |
NBR丁晴橡胶、PTFE、PPL、304、316 |
||
|
5 |
压板、蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
||
|
6 |
固定销 |
25、35、45 |
||
|
7、8 |
上、下阀轴 |
2Cr13、304、316、316L |
||
|
9 |
上轴套 |
铜合金、304、316 |
||
|
10 |
填料 |
聚四氟乙烯/柔性石墨 |
||
|
11、12 |
填料压盖组件 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
■ 主要性能指标
|
公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
额定流量系数KV |
110 |
180 |
232 |
368 |
656 |
735 |
1240 |
2025 |
2712 |
3875 |
5038 |
6900 |
8500 |
12200 |
|
允许压差(MPa) |
≤ 公称压力 |
|||||||||||||
|
动作范围 |
0～90° |
|||||||||||||
|
泄露量Q |
按GB/T4213-92，为Kv值的10-4 |
|||||||||||||
|
基本误差 |
±1% |
|||||||||||||
|
回差 |
±1% |
|||||||||||||
|
死区 |
0.1～1% |
|||||||||||||
|
可调范围 |
50:1 |
|||||||||||||
■ 主要外形及连接尺寸
|
公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
|
L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
|
H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
|
H1 |
根据所配执行机构而定 |
|||||||||||||
|
A |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
|||||||||||||
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
