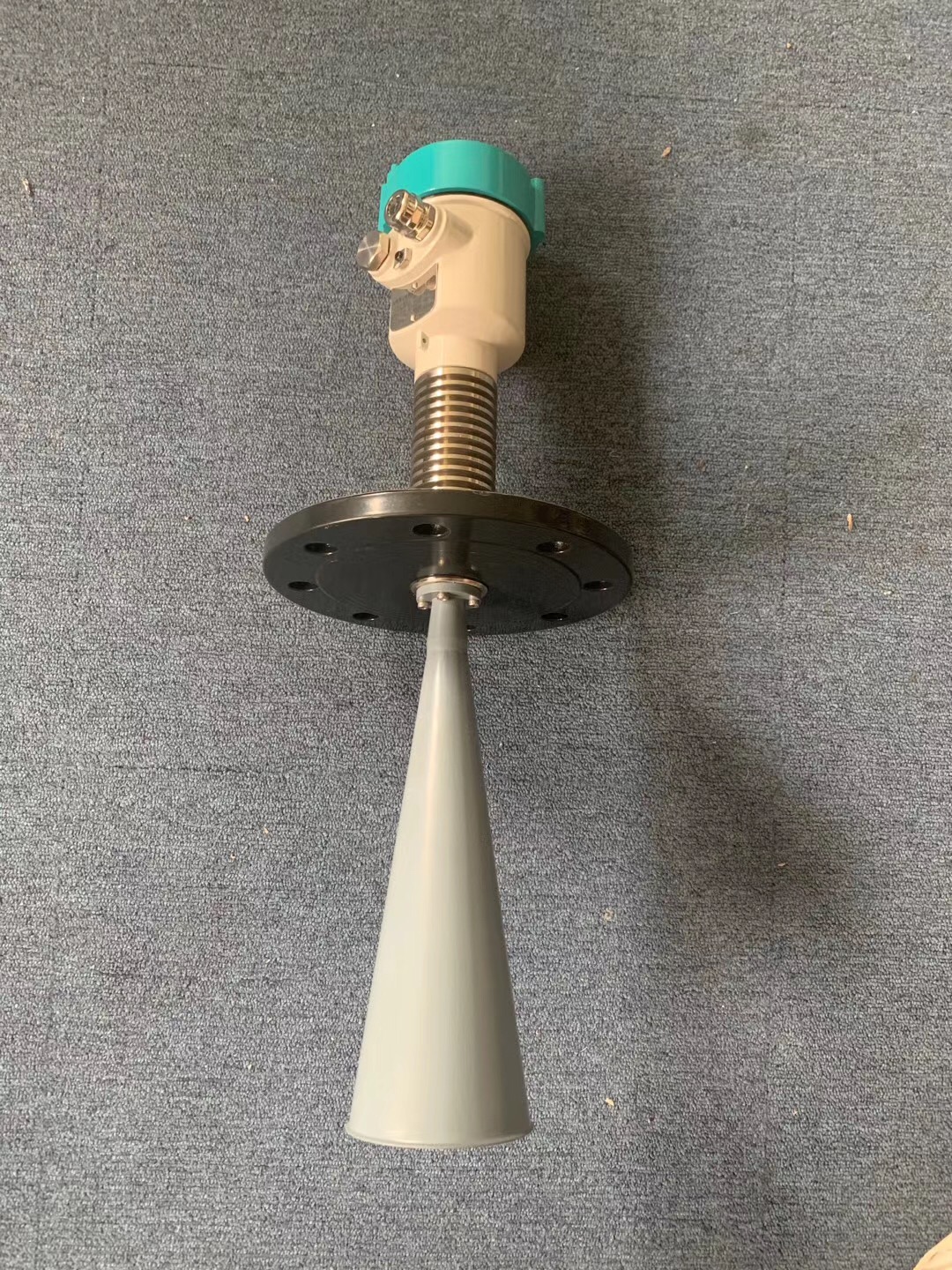

雷达液位计

发布时间:2019-07-25  浏览:2000次  字号:

SP-50L雷达液位计可以用于存储罐、中间缓冲罐或过程容器的物位测量,输出4…20mA模拟信号。
雷达液位计特点:
● 采用先进的非接触式测量
● 采用极其稳定的材料制造
● 测量液体、固体介质的物位
● 可以测量所有介电常数>1.8的介质
● 测量范围0…20m(可以扩展到35米)
● 采用两线制、回路供电的技术,供电电压和输出信号通过一根两芯电缆传输
● 4…20mA输出或数字型信号输出
● 分辨率1mm
● 不受噪音、蒸汽、粉尘、真空等工况影响
● 不受介质密度、粘稠度和温度的变化的影响
工作原理
由电子单元产生微波脉冲,通过天线系统发射并接收,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号,一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
即使工况比较复杂的情况下,存在虚假回波,用新的微处理技术和调试软件也可以准确的识别出物位的回波。
技术参数:
应    用:过程条件简单,腐蚀性的液体、浆料比如:污水储罐,酸碱储罐,浆料储罐。
测量范围:20米
过程连接:G11/2螺纹或11/2NPT螺纹
介质温度:-40-120℃
过程压力:-0.1~0.3Mpa
精    度:±10mm
重 复 性:±2mm
频率范围:6.8GHz
防护等级:IP67
信号输出:4—20mA/HART( 两线 )


产品选型表:
P 标准型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型+隔爆型 (Exd ib Ⅱ C T6)
天线型式/材料/过程
SP 塑料棒 /PP/-40…100℃
SF 塑料棒 /PTFE/-40…120℃
过程连接
G 螺纹 G1½"A
N 螺纹 1½"NPT
A PP 法兰 DN50 PN16C 型
B PP 法兰 DN80 PN16C 型
C PP 法兰 DN100 PN16C 型
D PP 法兰 DN150 PN16C 型
E PP 法兰 DN200 PN16C 型
F PP 法兰 DN250 PN16C 型
Y 特殊定制
容器接管长度
A 50mm
B 100mm
C 150mm
D 200mm
E 250mm
Y 特殊约定
电子单元
2 (4 ~ 20)mA /24V DC 两线制
3 (4 ~ 20)mA /24V DC/HART 两线制
4 (4 ~ 20)mA /24V DC/HART 四线制
5 (4 ~ 20)mA /220V AC/HART 四线制
外壳/防护等级
P 塑料 /IP65
L 铝 /IP67
电缆进线
M M20*1.5
N ½"NPT
编程/显示
V 带
X 不带
量程(mm)
备注:
雷达液位计接线图:
