产品描述：

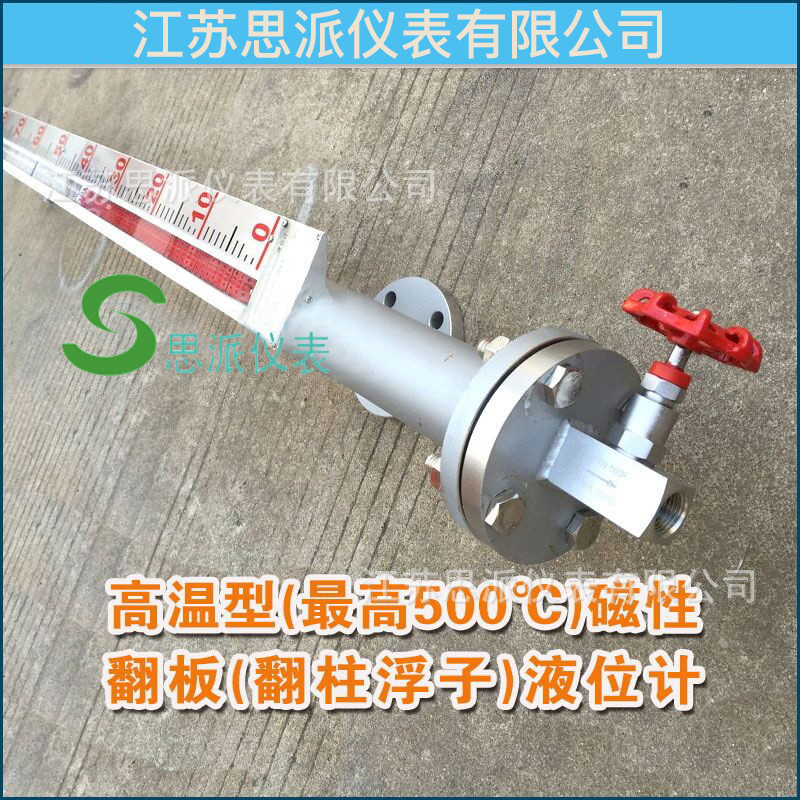

SP-UHZ系列油罐液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
适用范围
SP-UHZ系列油罐液位计适合高温、低温场合的液位测量。最高工作温度为400℃，最低工作温度为196℃，最大工作压力为4.0MPa,适合容器内液体的液位、界位的测量，除现场指示，还可配远传变送器、报警(控制)开关，指示功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制，指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。
仪表配置说明：
|
配套仪表及附件内容
|
|
O
|
盲板法兰，不配排污阀
|
|
L
|
液位计底部配排污阀
|
|
O
|
无液位报警开关
|
|
|
H
|
高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除
|
|
|
L
|
低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除
|
|
|
B
|
高位、低位报警开关全配，有记忆功能AK-3型和AK-4型
|
|
|
G
|
高位报警开关，区域型报警AK-1型
|
附DF-1型转换言放大器壹台
PF113A插座壹只
JTX-012-22F大功率继电器（单点：壹只，双点贰只）PF083A插座
|
|
|
D
|
低位报警开关，区域型报警AK-1型
|
|
|
Q
|
高位、低位报警开关全配，区域型报警AK-1型贰台
|
|
|
S
|
高位和低位一体化型报警开关，区域型报警AK-2型
|
|
|
O
|
无液位控制开关
|
|
|
|
H
|
上限控制开关，单点干簧CK-1型
|
|
|
|
L
|
下限控制开关，单点干簧CK-1型
|
|
|
|
B
|
上限、下限控制开关全配，单点干簧CK-1型贰付
|
|
|
|
W
|
上限、下限控制开关一体化，双点干簧CK-2型
|
|
|
|
T
|
上限控制开关，霍尔型传感器CK-3型
|
|
|
|
L
|
下限控制开关，霍尔型传感器CK-4型
|
|
|
|
E
|
上限、下限控制开关全配，霍尔型传感器CK-3型贰付
|
|
|
|
C
|
上限、下限控制开关一体化，霍尔型传感器CK-4型
|
|
|
|
O
|
无远传变送器装置
|
|
|
|
|
R
|
配LB型捆绑式变送器，输出二线制4-20mADC
|
|
|
|
|
S
|
静压式远传变送器，（URS-100）输出二线制4-20mADC
|
|
|
|
|
O
|
普通防水型
|
|
|
|
|
|
B
|
本质安全型ibⅡCT4，可配齐纳安全栅或IS4041-Ex隔离栅
|
|
|
|
|
|
Bd
|
隔爆型dⅡCT4
|
|
|
|
|
|
O
|
不配远传显示仪表
|
|
|
|
|
|
|
A
|
数字、光柱显示调节报警仪XGTH-510（竖式）
|
|
|
|
|
|
|
B
|
数字、光柱显示调节报警仪XGTA-810（横式）
|
|
|
|
|
|
|
C
|
数字显示调节报警仪XMTA-810（横式）
|
|
|
|
|
|
|
E
|
双光柱液位显示仪XGH-202（竖式）
|
|
|
|
|
|
|
D
|
智能型液位/容量（重量）显示调节仪XMT-620（横式）
|
|
|
|
|
|
|
-□□□□
|
测量范围(mm)
|
|
|
|
|
|
|
|
-□□
|
介质密度(g/cm3)
|
|
|
|
|
|
|
|
|
-
|
D
|
开口常压容器
|
|
|
|
|
|
|
|
|
|
□
|
工作压力(MPa)
|
油罐液位计安装形式：
|
安装形式内容
|
侧装式
|
顶装式
|
|
安装间距
(测量范围)
|
500,800,1100,1400,1700,
2000,2500,3000,3500,4000,
4500,5000,5500,6000mm
|
500,800,1100,1400,1700,
2000,2500,3000mm
|
|
工作压力
|
0.6,1.6,2.5,4.0MPa
|
0.6,1.6,2.5MPa
|
|
介质密度
|
≥ 0.5g/cm 3
|
≥ 0.76g/cm 3
|
|
连接法兰
|
不锈钢
|
法兰 20-40(D N 20 P N 4.0)
(GB9119-88)
|
法兰 200-25(D N 200 P N 2.5)
(GB9119-88)
|
|
ABS
|
法兰 20-10(D N 20 P N 1.0) (GB9119-88)
|
法兰 200-6(D N 200 P N 0.6)
(GB9119-88)
|
|
主体材料
|
ABS( 工作压力 0.6MPa) 1Cr18Ni9T
|
|
介质温度
|
-40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )
|
|
环境温度
|
-40 ℃ ~+70 ℃
|
|
示值误差
|
± 10mm
|
|
介质粘度
|
≤ 1st(10 - 4 m/s)
|
|
上下限开关
输出
|
1. 控制灵敏度 : 10mm
2. 输出接点容量 : AC220V2A
3. 接点寿命 : 5 × 10 4
|
|
电远传连续显示
|
1. 精度 : ± 1.5%
2. 输出负载 : 750
3. 输出信号 : 0~10mA 输出 ,220VAC 电源
4~20mA 输出 ,24VDC 二线制
4. 防爆特征 ia Ⅱ CT4 本质安全型
|
油罐液位计产品选型：
技术参数：
1、安装方式：侧装式 顶装式
2、测量介质：比如水、油、其他化工溶剂及液体原料
3、材质要求：比如304不锈钢、316L不锈钢、PP、PVC (如果用户不清楚，在提供相关参数后，可由我我司技术人员帮助选择地)
4、测量介质温度：温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时，就需要加装电位热或蒸汽夹套进行保温，液位计可以测量的介质温度-20℃~500℃。
5、工作压力：压力的大小决定了主导管的厚度及焊接等加工工艺的不同。液位计可测量的介质最高的压力可以达到10MPa。
6、连接方式：一般情况下是采用DN80或DN100的连接法兰，侧装式磁翻板液位计采用的连接方式有三种：法兰连接（比如DN25）、卡箍连接、螺纹连接。
7、测量范围：1.侧装式因为是通过上下两个导管与需测量容器相连，因此其测量范围就是两个导管中心之间的距离，简称中心距.
2.顶装式因为是从顶部插入容器内部的，因此其测量范围为容器顶部到底部之间需要测量的这段距离。
|
