概述
  射频导纳料位开关是一种新颖的料位测量仪表，它采用先进的射频导纳技术，克服了电容式料位计

不能消除导电挂料影响的缺陷，仪表具有运行可靠，适用于几乎所有工业现场。仪表还具有安装方便

，免维护，低价位等特点, 广泛用于石油、化工、冶金、医药、电力、食品、造纸等工业领域。
原理
  射频导纳物位开关是基于射频(RF)技术引进研发而成的,其特点防粘附、更可靠、适用性更广。其原

理是将一高频无线电波施加在探头上，当物料位置发生变化时，仪表的探头和容器壁以及被测物料形

成的导纳值相应发生变化，这一变化被电路检测后通过仪表内的分析处理单元进行连续分析，确定周

围环境（物位）的变化，并转换成相关的输出信号供远程控制或报警使用。射频导纳物位开关仪表独

特的电路设计（利用等电位原理），可以使测量电路能彻底消除探头上物料的堆积对测量的影响，从

而正确反映出实际的物位而不是粘附在探头上堆积的物料。

特点
1.通用性强：广泛应用于各种物料介质的检测，飞灰、颗粒、粉体、液体，粘稠、导电、不导电的物
 料均可；可以满足不同的温度、压力的测量要求，最高温度可达800℃，最高压力可达5MPA；可用
 于腐蚀、冲击等恶劣场所。
2.抗粘附性：独特的电路设计和传感器结构，使测量对探头上的挂料忽略不计并自动校正，无需定期清
 洁，避免误测量，误信号。（防挂料）
3.免维护：测量过程无可动部件，不存在机械部件损坏情况，无需维护。
4.功能强大：输出触点容量大，并有状态指示灯显示工作状态，0、30秒延时可消除物料波动的影响。
5.抗干扰：接触式测量，抗干扰能力强，可克服蒸汽、泡沫、搅拌对测量的影响。
6.断电保护：常开或常闭（可现场切换）。
7.准确可靠：测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。

技术参数/Technical parameters---------------------------------------------◆◆

技术参数
☆电源：220VAC/24VDC
☆功率：5A/240VAC
☆继电器输出：DPDT(两组常开、常闭触点)
☆环境温度：-40～70℃
☆延时时间：0～30秒可调
☆灵敏度：0.3pf～750pf
☆探头安装螺纹：1"PT（特殊规格可订制）
☆探头材质：SUS304/SUS316/PTFE/陶瓷
☆探头工作温度：-180～230℃(Max800℃)
☆外壳材质：铸铝
☆防护等级：IP66

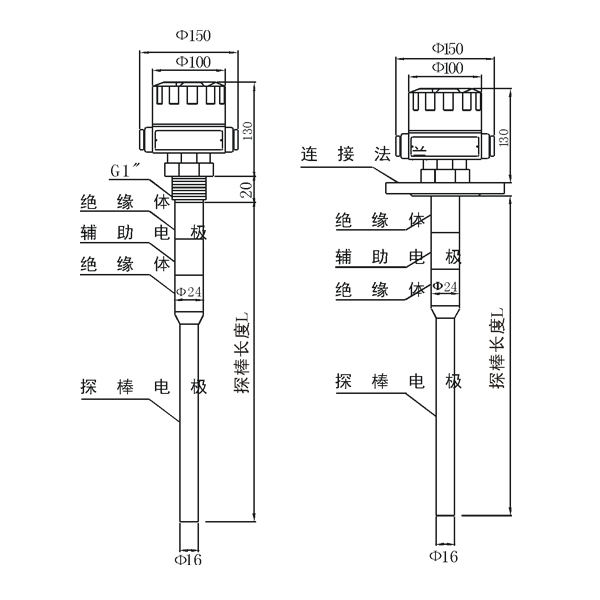

产品外形尺寸/Product dimensions-----------------------------------------------------◆◆

外形尺寸

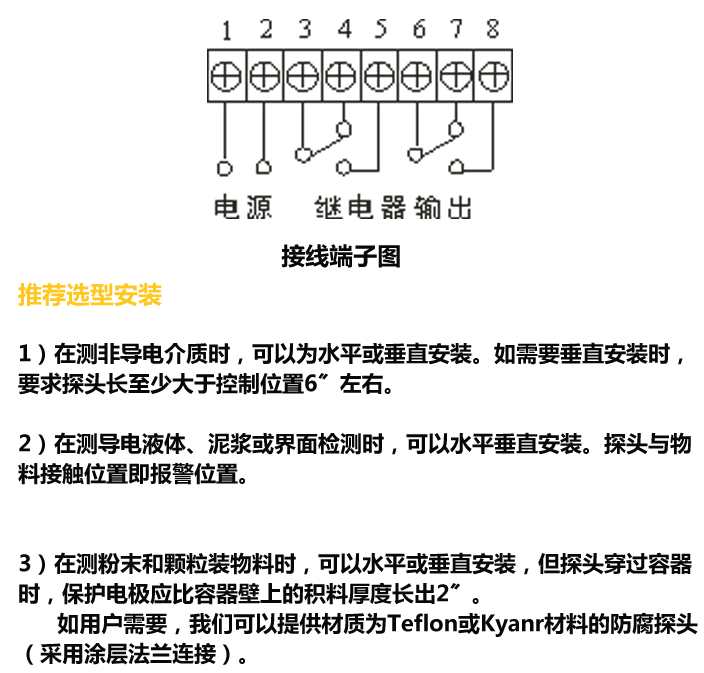

接线指南/Wiring guide-----------------------------------------------------------------◆◆

接线指南
