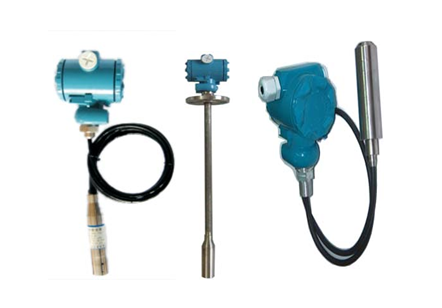

产品名称: 投入式液位变送器
产品型号:
产品特点: 投入式液位变送器是基于所测液体静压与该液体高度成正比的原理,采用扩散硅或陶瓷敏感元件的压阻效应,将静压转成电信号。经过温度补偿和线性校正。
  投入式液位变送器的详细资料:
1、投入式、直杆式、法兰式、螺纹式结构设计
2、安装简单、使用方便,互换能力强。高品质传感器的灵敏度高,响应速度快,准确反映流动或静态液面的细微变化,测量准确度高。
3、具备本安防爆和隔离防爆能力,可应用于各种危险场所。
4、备有防阻塞型设计,可实现对糊状介质液位的测量。
5100%等分刻度、LEDLCD三种指示表头,现场读数,十分方便。
6420mADC二线制信号传送,抗干扰能力强,传输距离远。
7、精细独特的零点、温漂、非线性补偿,保证仪表使用条件范围内的精度长期稳定性好。

一、特点
稳定性好,精度高,性能/价格比高
直接投入被测介质中,安装使用相当方便
固态结构,无可动部件,高可靠性,使用寿命长
从水、油到粘度较大的糊状物都可进行高精度的测量,无纸记录仪不受被测介质起泡、沉积、电气特性的影响
无材料疲劳磨损,对振动、冲击不敏感
宽范围的温度补偿
具有电源反相极性保护及过载限流保护

二、工作原理
利用静压法测量原理
液位变送器投入到被测液中某一深度时,无纸记录仪传感器迎液面受到的压力为:P=p.g.H+P·
式中:
P
:传感器迎液面所受压力,单位:Pa
p:
被测液体密度,     单位:kg/m3
g:
当地重力加速度,    单位:ms2
p·:
液面上大气压,    单位:Pa
H:
传感器投入液体的深度, 单位:m
同时,通过导气电缆将液面上的大气压引入到传感器的背压腔,以抵消传感器迎液面的,使传感器测得压力为:P=p.g.H
显然,通过测取压力P,可以得到液位深度H。传感器感测的压力信号经电路转换放大,补偿后以标准信号输出。

三、技术性能
适用介质:投入式适用与316不锈钢,丁腈橡胶,聚氯乙烯共存的介质,法兰式可测没强腐蚀性介质。
测量范围:0Im-1200m
精度:0.25%0.1%0.5%
工作温度:-20+80(介质无结晶)
贮存温度:-40+125
零点温度系数:±0.015%量程/
量程温度系数:±0.015%量程/
长期稳定性:±0.1%量程/
电源电压:1236VDC 标准24VDC
输出信号:两线制4-20mADC
负载特性:参见图1,标准24VDC时,负载电阻≤600Ω
允许过载:标准量程的3
防护等级:IP68
防爆等级:iaCT5

四、结构和材料
变送器中继箱:铸铝,90×73×110,外壳环氧树脂喷涂
变送器探头:1Cr18Ni9Ti29×150mm
导气电缆:直径Φ76芯聚氯乙烯电缆
重量(不含导气电缆):约0.6kg

固定方式

缆式和杆式液位变送器具有多种安装固定方式,以适应不同现场情况。当现场不能够提供G2的内螺纹或法兰等工艺设施时,可选择普通形式的液位变送器,它有墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择,使用户在现场安装时得心应手。

投入式液位变送器的墙壁安装图

          墙壁安装[1-螺钉M5, 2-膨胀螺钉M8]


投入式液位变送器的水平管架安装图 投入式液位变送器的垂直管架安装图
水平管架式安装 垂直管架式安装
电器接线图

投入式液位变送器的接线图

投入式液位变送器的配件图
